ジックレジンJE工法
塗布型ライニング工法 塗付け型 積層仕様(補強材なし) ジックレジンJE-2PM工法、ジックレジンJE-3PM工法
塗布型ライニング工法 塗付け型 補強材積層仕様 ジックレジンJE-PM1プライ工法、ジックレジンJE-PM2プライ工法
ジックレジンJE工法（エポキシ樹脂系）
長年の信頼と実績を有した防食工法のパイオニア。
A種・B種の積層仕様（補強材無し）とC種・D種の補強材積層仕様（ガラスクロス積層）のエポキシ樹脂工法で、長年の施工実績を有しています。
ノンプライマーでの施工仕様で工期短縮が可能です。エポキシエマルジョン系素地調整材を使用することにより、コンクリートの乾湿両面への接着安定性に優れています。

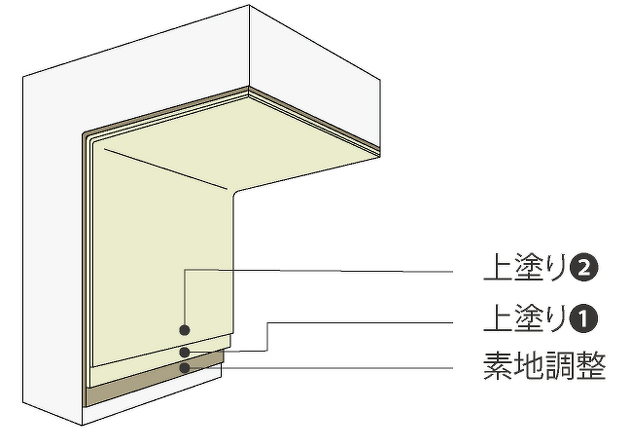

A種対応 ジックレジン JE-2PM工法
| 工程 | 材料名称 | 使用量（kg/㎡） |
|---|---|---|
| 素地調整 | ジックレジンHE104X | 1.0 |
| 上塗り① | ジックレジンE301T | 0.2 |
| 上塗り② | ジックレジンE301T | 0.2 |
| 設計厚さ | 0. 2mm以上（硬化後厚さ）。素地調整は含まず。 | |

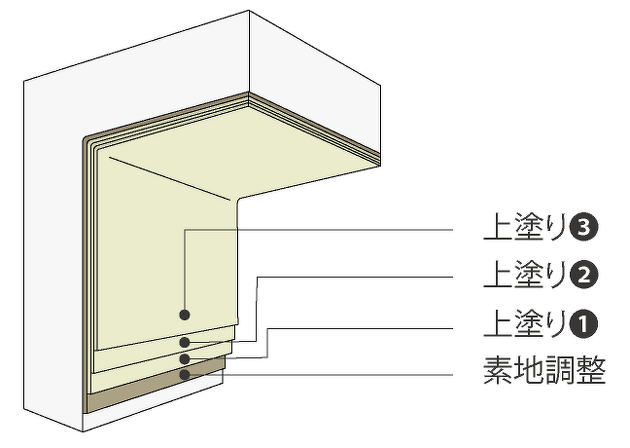

B種対応 ジックレジン JE-3PM工法
| 工程 | 材料名称 | 使用量（kg/㎡） |
|---|---|---|
| 素地調整 | ジックレジンHE104X | 1.0 |
| 上塗り① | ジックレジンE301T | 0.2 |
| 上塗り② | ジックレジンE301T | 0.2 |
| 上塗り③ | ジックレジンE301T | 0.2 |
| 設計厚さ | 0.35mm以上（硬化後厚さ）。素地調整は含まず。 | |

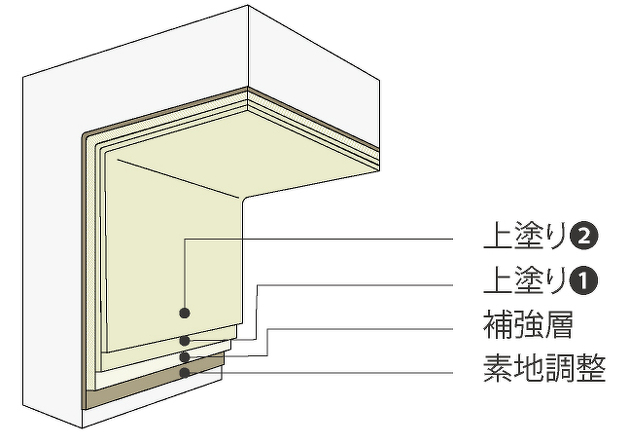

C種対応 ジックレジン JE-PM1プライ工法
| 工程 | 材料名称 | 使用量（kg/㎡） |
|---|---|---|
| 素地調整 | ジックレジンHE104X | 1.0 |
| 補強層 | ジックレジンE301T | 0.3 |
| ガラスクロス | 1.1㎡/㎡ | |
| ジックレジンE301T | 0.3 | |
| 上塗り① | ジックレジンE301T | 0.2 |
| 上塗り② | ジックレジンE301T | 0.2 |
| 設計厚さ | 0. 7mm以上（硬化後厚さ）。素地調整は含まず。 | |
D種対応 ジックレジン JE-PM2プライ工法
| 工程 | 材料名称 | 使用量（kg/㎡） |
|---|---|---|
| 素地調整 | ジックレジンHE104X | 1.0 |
| 補強層① | ジックレジンE301T | 0.35 |
| ガラスクロス | 1.1㎡/㎡ | |
| ジックレジンE301T | 0.3 | |
| 補強層① | ジックレジンE301T | 0.35 |
| ガラスクロス | 1.1㎡/㎡ | |
| ジックレジンE301T | 0.3 | |
| 上塗り① | ジックレジンE301T | 0.25 |
| 上塗り② | ジックレジンE301T | 0.2 |
| 設計厚さ | 1.3mm以上（硬化後厚さ）。素地調整は含まず。 | |
